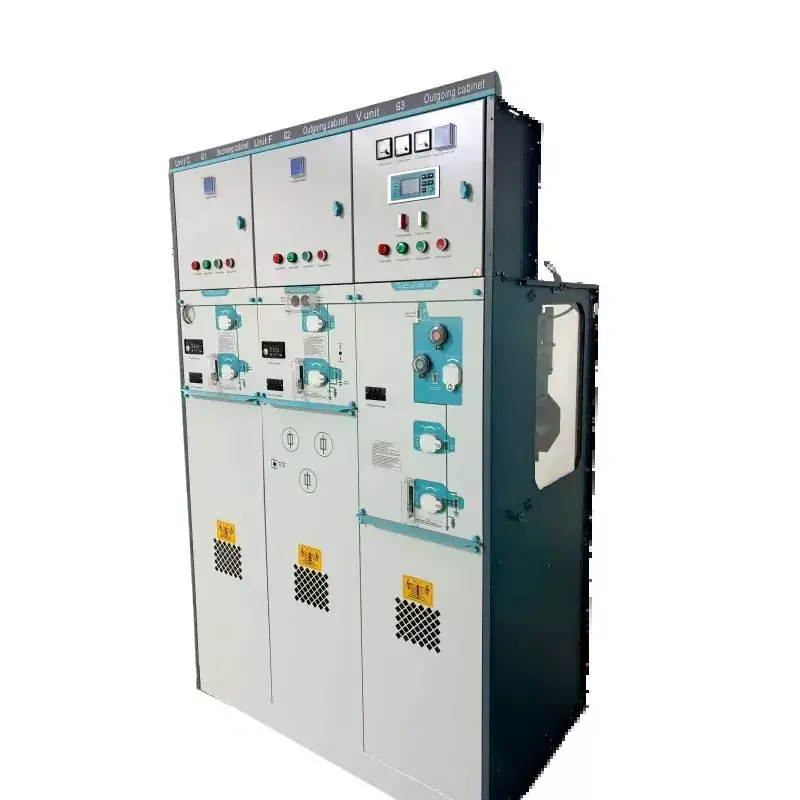

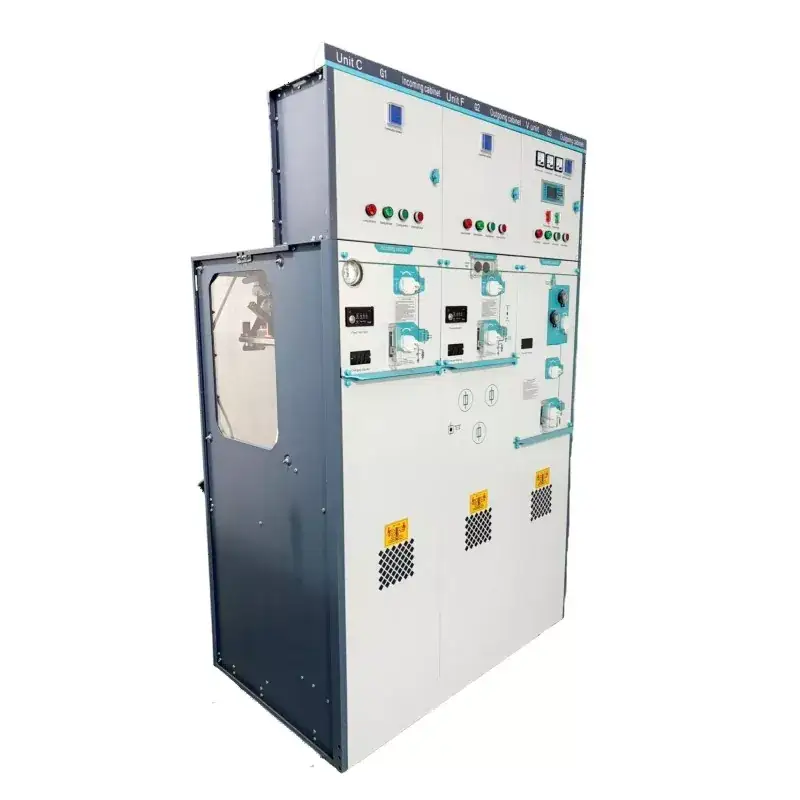

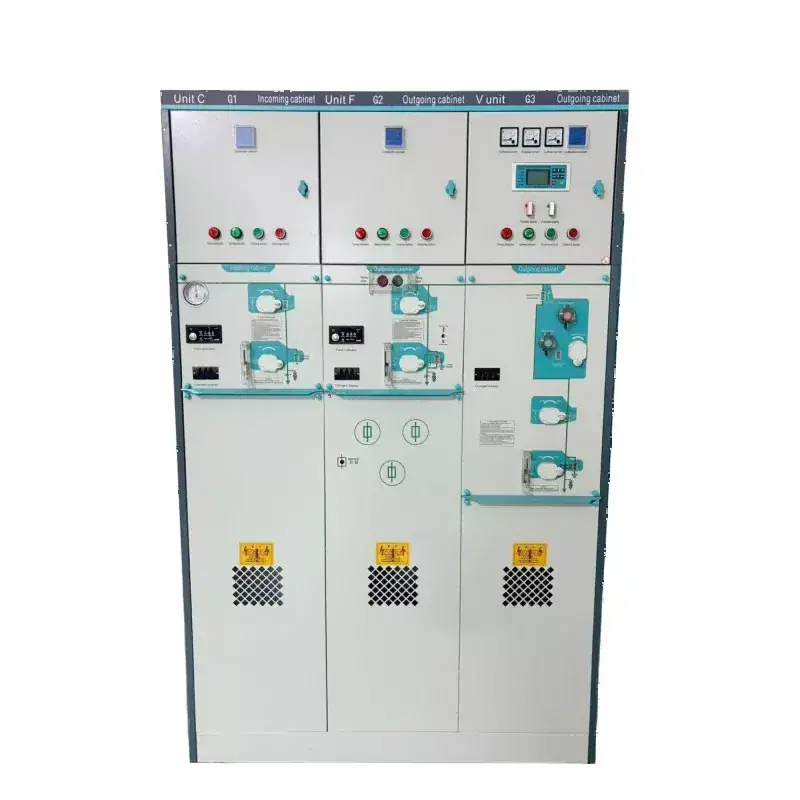

ແຮງດັນຂະຫນາດກາງ SF6 ວົງແຫວນໄຟຟ້າທີ່ມີ insulated ຢ່າງເຕັມປ່ຽມ ຫນ່ວຍບໍລິການຫຼັກ Compact Switchgear

ວົງແຫວນໄຟຟ້າທີ່ມີແຮງດັນຂະໜາດກາງ SF6 ທີ່ມີສນວນເຕັມທີ່ປິດສະໜາຫຼັກໜ່ວຍ Switchgear ແມ່ນຜະລິດຕະພັນທີ່ໂດດເດັ່ນຂອງ Lugao. ປະກອບດ້ວຍການອອກແບບທີ່ຜະນຶກເຂົ້າກັນຢ່າງເຕັມທີ່, ບໍ່ມີການບໍາລຸງຮັກສາ, ມັນສາມາດສະຫນອງການກະຈາຍພະລັງງານສໍາລັບຕາຂ່າຍໄຟຟ້າ 12kV, 24kV, ແລະ 36kV ທົ່ວໂລກ. ຫນ່ວຍງານຫຼັກຂອງວົງແຫວນນີ້ຍັງປະຕິບັດຕາມການຢັ້ງຢືນສາກົນເຊັ່ນ: CE, ISO, ແລະ IEC. ໃນຖານະທີ່ເປັນຜູ້ສະຫນອງອຸປະກອນໄຟຟ້າແບບມືອາຊີບ, ເຄື່ອງສະຫຼັບທີ່ມີ insulated SF6 ຂອງ Lugao ແຍກອົງປະກອບແຮງດັນສູງທັງຫມົດອອກຈາກສະພາບແວດລ້ອມພາຍນອກ. ໂຄງສ້າງທີ່ຫຸ້ມດ້ວຍໂລຫະຂອງມັນຮັບປະກັນການດໍາເນີນງານທີ່ປອດໄພພາຍໃຕ້ເງື່ອນໄຂທີ່ຕ້ອງການທີ່ສຸດ, ຈາກສະຖານີຍ່ອຍໃຕ້ດິນໄປຫາສະຖານທີ່ຢູ່ແຄມທະເລ.

ຕົວກໍານົດການດ້ານວິຊາການຕົ້ນຕໍ

ແຜນວາດແບບປົກກະຕິ:

ລາຍ​ລະ​ອຽດ​ຜະ​ລິດ​ຕະ​ພັນ​:

ແມ່ນຫຍັງເຮັດໃຫ້ຫນ່ວຍງານຫຼັກຂອງວົງນີ້ເປັນເອກະລັກ?

1. True Full Insulation Design

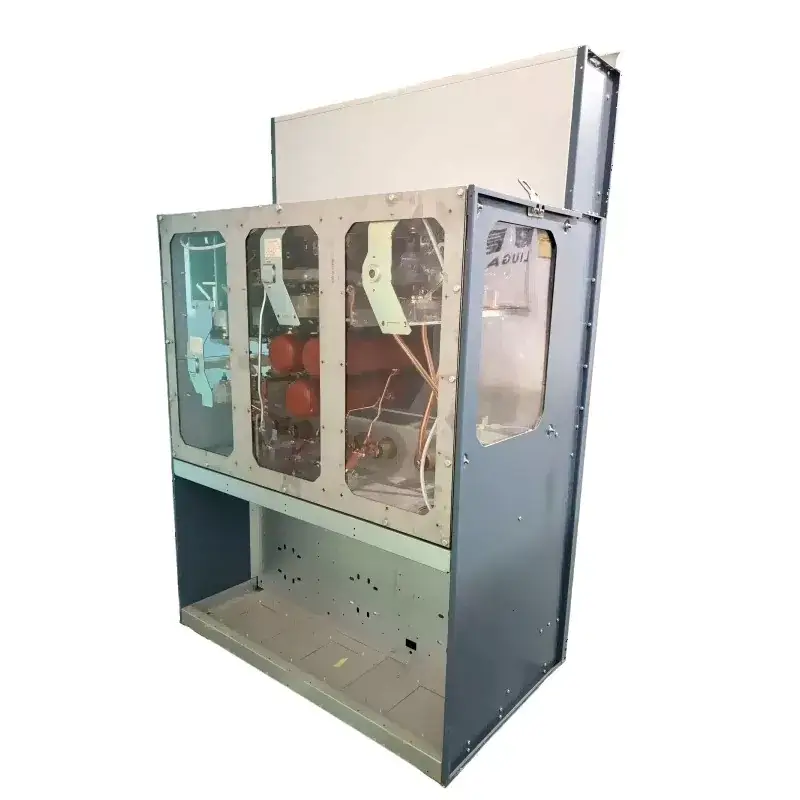

ບໍ່ເຫມືອນກັບສະວິດເກຍທີ່ມີ insulated ອາກາດແບບດັ້ງເດີມ, Lugao's Medium Voltage SF6 Fully Insulated Electrical Ring Main Unit Compact Switchgear ຖືກຜະລິດໂດຍໃຊ້ເທກໂນໂລຍີການເຊື່ອມເລເຊີຢູ່ໃນຖັງສະແຕນເລດທີ່ປິດຢ່າງເຕັມທີ່. ອົງປະກອບທີ່ມີຊີວິດທັງໝົດ - ລວມທັງສະວິດໂຫຼດ, ເຄື່ອງຕັດວົງຈອນສູນຍາກາດ, ສະວິດສາຍດິນ, ແລະແຖບ busbars ຫຼັກ - ຖືກປະທັບຕາດ້ວຍອາຍແກັສ SF6 ຢ່າງສົມບູນ. ເຄື່ອງປ່ຽນອາຍແກັສນີ້ປະກອບດ້ວຍລະດັບການປົກປ້ອງສູງ, ທົນທານຕໍ່ສະພາບແວດລ້ອມທີ່ຮຸນແຮງເຊັ່ນ: ຄວາມຊຸ່ມຊື່ນແລະການລວບລວມ, ຂີ້ຝຸ່ນ, ແລະມົນລະພິດທາງອາກາດ.

2. ການອອກແບບກະທັດຮັດ, ຂະຫນາດນ້ອຍແລະ exquisite: switchgear ຫນາແຫນ້ນນີ້ຫຼຸດລົງຢ່າງຫຼວງຫຼາຍພື້ນທີ່ຂອງພື້ນເຮືອນ. ການອອກແບບ modular ຂອງມັນອະນຸຍາດໃຫ້ມີທາງເລືອກໃນການຕັ້ງຄ່າຕ່າງໆໃນຂະນະທີ່ຮັກສາຮອຍຕີນຂະຫນາດນ້ອຍ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບເຄືອຂ່າຍການແຈກຢາຍໄຟຟ້າໃຕ້ດິນ, ສະຖານີຍ່ອຍທີ່ຫນາແຫນ້ນ, ແລະສະຖານທີ່ອຸດສາຫະກໍາທີ່ມີຂໍ້ຈໍາກັດ.

3. ການປະຕິບັດການບໍາລຸງຮັກສາ - ບໍ່ເສຍຄ່າ: switchgear ຜະນຶກເຂົ້າກັນຢ່າງເຕັມສ່ວນນີ້ລົບລ້າງຄວາມຕ້ອງການສໍາລັບການບໍາລຸງຮັກສາເປັນປົກກະຕິຂອງອົງປະກອບຂອງແຮງດັນສູງ. ດັ່ງນັ້ນ, ເຄື່ອງປ່ຽນທີ່ມີ insulated SF6 ນີ້ບໍ່ຮຽກຮ້ອງໃຫ້ມີການເຕີມອາຍແກັສໃນໄລຍະຊີວິດການອອກແບບ 30 ປີຂອງມັນ.

ການຕັ້ງຄ່າທີ່ມີຢູ່

ວົງແຫວນໄຟຟ້າທີ່ມີແຮງດັນກາງ SF6 ເຕັມທີ່ປິດສະຫຼັບອຸປະກອນຫຼັກ Compact Switchgear ຮອງຮັບໂມດູນທີ່ມີປະໂຫຍດຫຼາຍຢ່າງເພື່ອແກ້ໄຂຄວາມຕ້ອງການຄໍາຮ້ອງສະຫມັກທີ່ຫຼາກຫຼາຍ, ອະນຸຍາດໃຫ້ການຕັ້ງຄ່າທີ່ຍືດຫຍຸ່ນໂດຍອີງໃສ່ຄວາມຕ້ອງການຂອງລູກຄ້າສະເພາະ:

1.  C Module – Load Switch Unit

   ມີສະຫຼັບການໂຫຼດສາມຕໍາແໜ່ງ (ເຮັດໃຫ້-ແຕກ-ແຜ່ນດິນ)

   ອອກແບບມາສໍາລັບການປ້ອງກັນການຫັນເປັນແລະການດໍາເນີນງານການສະຫຼັບສາຍ

   ຕໍາແຫນ່ງການຢຸດແມ່ນເຫັນໄດ້ຜ່ານປ່ອງຢ້ຽມການສັງເກດການປະສົມປະສານ

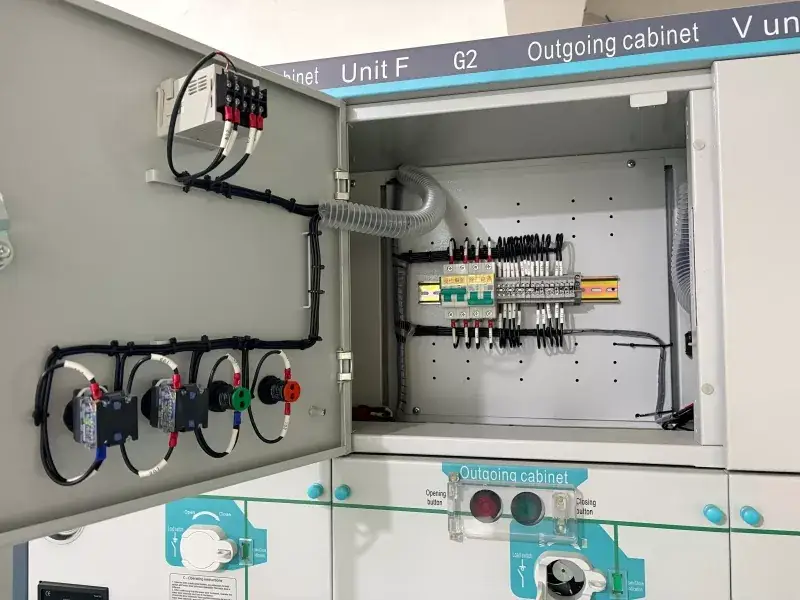

2. ໂມດູນ F – ຫນ່ວຍປະສົມ LBS-Fuse

   ປະສົມປະສານການໂຫຼດສະວິດທີ່ມີການປ້ອງກັນທີ່ອີງໃສ່ຟິວ

   ສະຫນອງການທໍາງານ tripping ສາມໄລຍະໂດຍຜ່ານກົນໄກການ pin ກະຕຸ້ນ

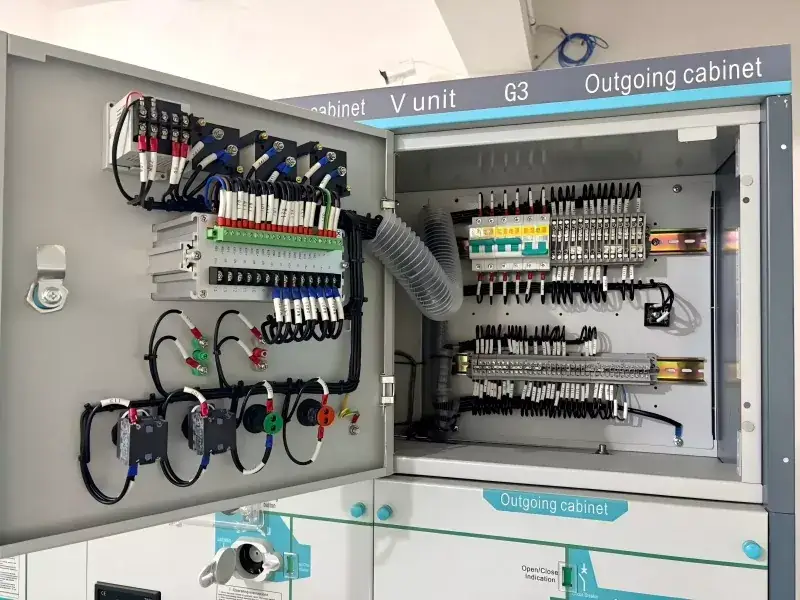

3. ໂມດູນ V – ໜ່ວຍຕັດວົງຈອນສູນຍາກາດ

   ຈ້າງເຄື່ອງຕັດວົງຈອນສູນຍາກາດສໍາລັບການປົກປ້ອງສາຍໄຟແລະຫມໍ້ແປງ

   ເຫມາະສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ຮຽກຮ້ອງໃຫ້ມີການປະຕິບັດການສະຫຼັບເລື້ອຍໆ

   ສະ​ຫນັບ​ສະ​ຫນູນ relay ການ​ປົກ​ປັກ​ຮັກ​ສາ​ປະ​ສົມ​ທາງ​ເລືອກ​

4. ໂມດູນ D – ການເຊື່ອມຕໍ່ສາຍໂດຍກົງ

   ສະຫນອງການເຊື່ອມຕໍ່ສາຍທີ່ກົງໄປກົງມາໂດຍບໍ່ມີອຸປະກອນສະຫຼັບໃດໆ

   ມີຈຸດປະສົງສໍາລັບຕົວປ້ອນທີ່ບໍ່ແມ່ນສະຫຼັບຫຼືຄໍາຮ້ອງສະຫມັກ busbar riser

5. ໂມດູນ M – ຫນ່ວຍວັດແທກວັດ

   ອຸປະກອນທີ່ມີແຮງດັນໄຟຟ້າແລະປະຈຸບັນເພື່ອຈຸດປະສົງການວັດແທກ

ລວມມີ terminals ການທົດສອບແລະການໂຕ້ຕອບສໍາລັບ mounting ເຄື່ອງມື

ຄຳຖາມທີ່ຖາມເລື້ອຍໆ (FAQ)

ຄໍາຖາມທີ 1: ຫນ່ວຍງານຫຼັກຂອງວົງແມ່ນຫຍັງ?

ຄໍາຕອບ 1: This Medium Voltage SF6 Fully Insulated Electrical Ring Main Unit Compact Switchgear is a compact gas-insulated switchgear ທີ່ເຫມາະສົມສໍາລັບ 12kV, 24kV, ແລະ 36kV power distribution. ຫນ່ວຍງານຫຼັກຂອງວົງແຫວນໃຊ້ຖັງສະແຕນເລດທີ່ຜະນຶກເຂົ້າກັນຢ່າງສົມບູນທີ່ປະກອບດ້ວຍອາຍແກັສ SF6, ເຊິ່ງ insulates ອົງປະກອບຂອງແຮງດັນສູງທັງຫມົດ, ລວມທັງສະຫຼັບການໂຫຼດແລະ breakers ວົງຈອນສູນຍາກາດ.

ຄຳຖາມທີ 2: ມີການກຳນົດຄ່າອັນໃດແດ່ສຳລັບໜ່ວຍໜ່ວຍຫຼັກຂອງວົງແຫວນນີ້?

ຄໍາຕອບ 2: switchgear ຫນາແຫນ້ນນີ້ສະຫນອງການຕັ້ງຄ່າ modular:

ໂມດູນ C: ໜ່ວຍສະວິດ Load ສຳລັບການສະຫຼັບສາຍ ແລະ ໝໍ້ແປງ

ໂມດູນ F: Load switch-fuse ປະສົມປະສານສໍາລັບການປ້ອງກັນການຫັນປ່ຽນ

ໂມດູນ V: ເຄື່ອງຕັດວົງຈອນສູນຍາກາດສໍາລັບການເຮັດວຽກເລື້ອຍໆ

ໂມດູນ D: ການເຊື່ອມຕໍ່ສາຍໂດຍກົງສໍາລັບ feeders ທີ່ບໍ່ສະຫຼັບ

ໂມດູນ M: ຫນ່ວຍວັດແທກທີ່ມີແຮງດັນໄຟຟ້າແລະປະຈຸບັນ

ຄໍາຖາມທີ 3: ຫນ່ວຍງານຫຼັກຂອງວົງແຫວນນີ້ສາມາດຂະຫຍາຍໄດ້ໃນອະນາຄົດບໍ?

ຄໍາຕອບ 3: ແມ່ນແລ້ວ, ໂມດູນຫນ່ວຍຕົ້ນຕໍຂອງວົງແຫວນເພີ່ມເຕີມສາມາດເຊື່ອມຕໍ່ໂດຍໃຊ້ຕົວເຊື່ອມຕໍ່ busbar ທີ່ມີອາຍແກັສ.

ຄຳຖາມທີ 4: ຄຸນສົມບັດຄວາມປອດໄພອັນໃດລວມຢູ່?

ຄໍາຕອບ 4: interlocks ກົນຈັກ, ການຈັດປະເພດ arc ພາຍໃນ, ການປ່ອຍຄວາມກົດດັນ, ສະຫຼັບດິນ.

ຄໍາຖາມ 5: ເວລາການຈັດສົ່ງແມ່ນຫຍັງ?

ຄໍາຕອບ 5: ການຕັ້ງຄ່າມາດຕະຖານແມ່ນຢູ່ໃນຫຼັກຊັບ; ຮູບແບບທີ່ກໍາຫນົດເອງໃຊ້ເວລາປະມານ 20 ມື້. ສໍາລັບຄວາມຕ້ອງການອັນຮີບດ່ວນ, ກະລຸນາປຶກສາ
