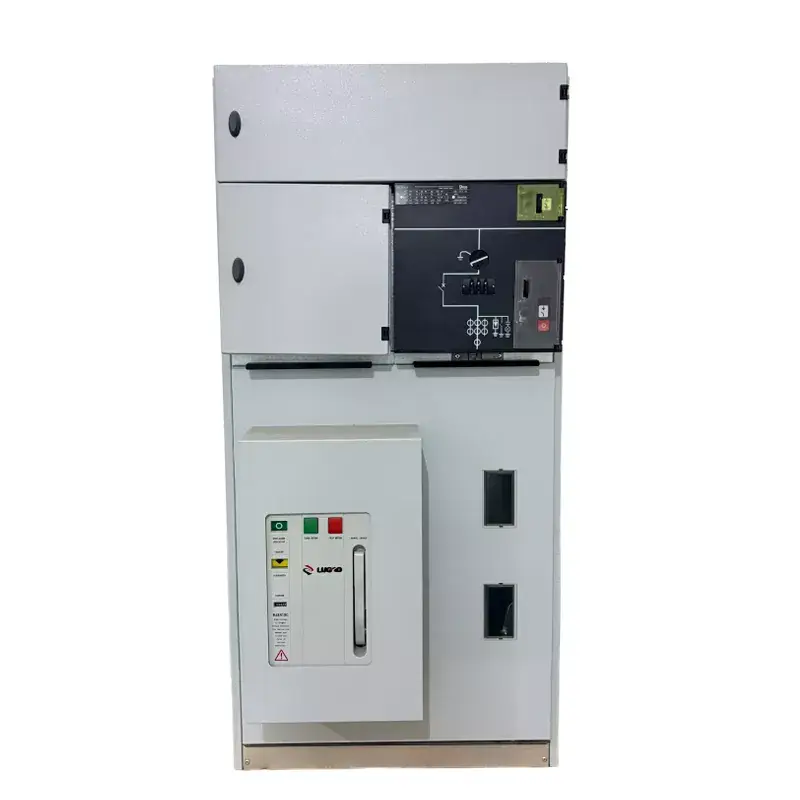

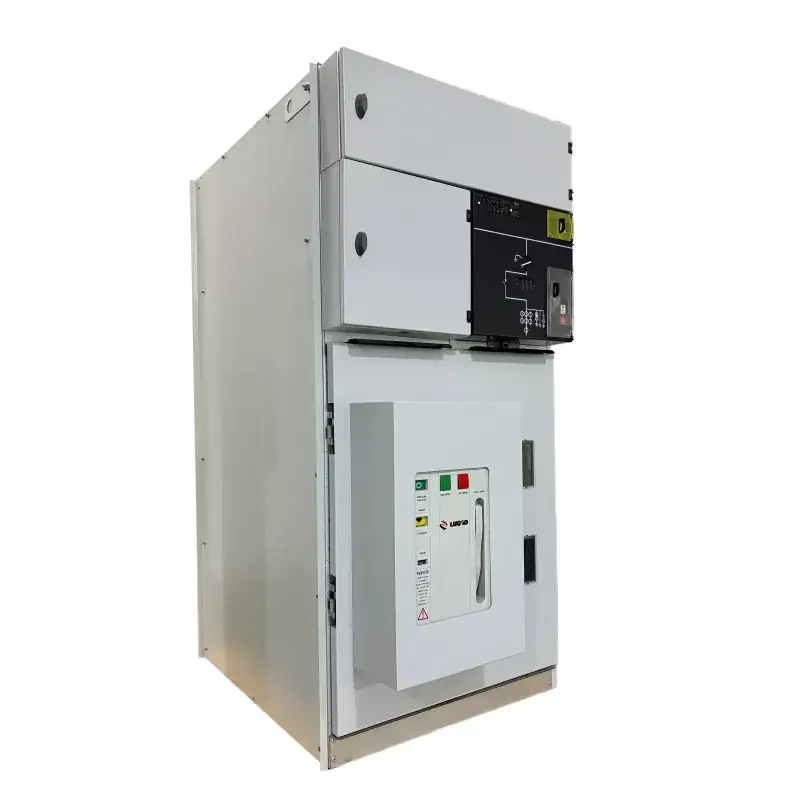

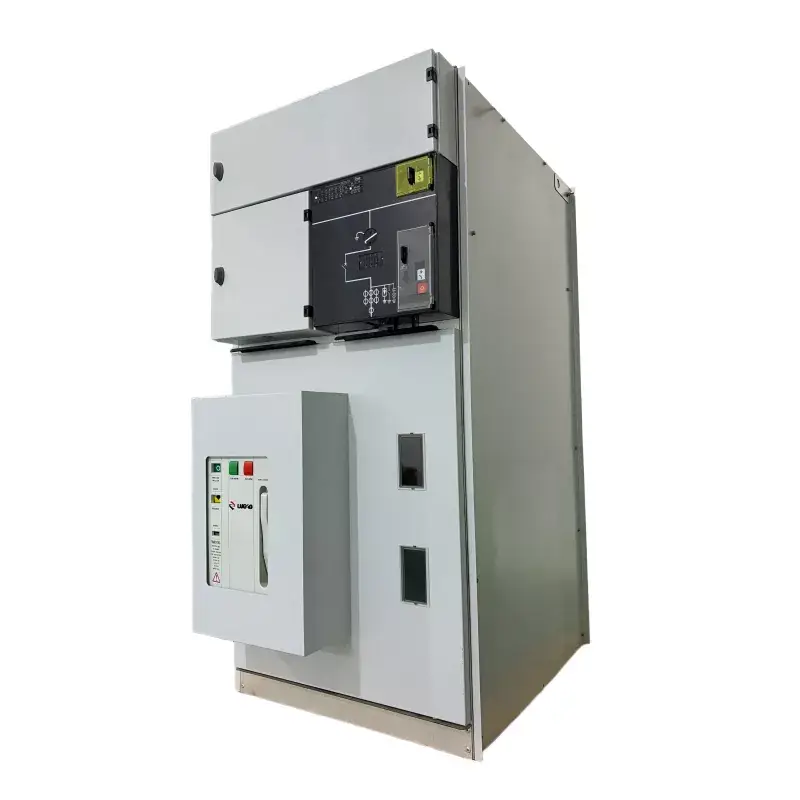

SM6 Indoor Gas Insulated Ring Main Unit Switchgear Panel ກັບ VCB

The LGSM6 Indoor Gas Insulated Ring Main Unit Switchgear Panel with VCB is a ring main unit that use air as the insulating medium and is installed with high- performance vacuum circuit breaker (VCB). ແຮງດັນທີ່ມີການຈັດອັນດັບກວມເອົາ 10kV, 12kV, ແລະ 24kV. ເນື່ອງຈາກວ່າມັນໃຊ້ອາກາດເປັນຕົວກາງຂອງ insulating, ບໍ່ຈໍາເປັນຕ້ອງມີການຕິດຕາມກ໊າຊຫຼືການປິ່ນປົວການຟື້ນຟູ. ມັນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນສະຖານະການຕ່າງໆເຊັ່ນ: ວິສາຫະກິດອຸດສາຫະກໍາແລະການຂຸດຄົ້ນບໍ່ແຮ່, ການແຈກຢາຍພະລັງງານທີ່ຢູ່ອາໄສ, ແລະຫ້ອງຈໍາຫນ່າຍພະລັງງານລົມແລະແສງຕາເວັນ. ການຂາຍປະຈໍາປີເກີນ 3,000 ຫນ່ວຍ, ແລະການແກ້ໄຂຕົ້ນຕໍແມ່ນເກັບຮັກສາໄວ້ໃນຫຼັກຊັບເພື່ອຮັບປະກັນການຈັດສົ່ງຢ່າງໄວວາ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

The LGSM6 Indoor Gas Insulated Ring Main Unit Switchgear Panel with VCB ແມ່ນຫນ່ວຍງານຫຼັກຂອງວົງແຫວນທີ່ຖືກປິດລ້ອມຢ່າງເຕັມທີ່ທີ່ໃຊ້ກ໊າຊ SF6 ເປັນສື່ກາງ insulating ຕົ້ນຕໍ. ຄຸນສົມບັດຫຼັກຂອງມັນແມ່ນການເຊື່ອມໂຍງຂອງເຄື່ອງຕັດວົງຈອນສູນຍາກາດ (VCB) ພາຍໃນຫ້ອງອາຍແກັສທີ່ຜະນຶກເຂົ້າກັນໄດ້. ນີ້ຍັງຄົງຮັກສາຄວາມໄດ້ປຽບຂອງສະຫຼັບເກຍທີ່ມີ insulated ອາຍແກັສ, ເຊັ່ນ: ຂະຫນາດຂະຫນາດນ້ອຍແລະການດໍາເນີນງານທີ່ບໍ່ມີການບໍາລຸງຮັກສາ, ໃນຂະນະທີ່ຍັງມີຄວາມສາມາດໃນການທໍາລາຍສູງແລະຄວາມເຫມາະສົມສໍາລັບການເຮັດວຽກເລື້ອຍໆຂອງເຄື່ອງຕັດວົງຈອນສູນຍາກາດ. ດັ່ງນັ້ນ, ມັນເຫມາະສົມສູງສໍາລັບຄໍາຮ້ອງສະຫມັກໃນວິສາຫະກິດອຸດສາຫະກໍາແລະການຂຸດຄົ້ນບໍ່ແຮ່, ການແຜ່ກະຈາຍພະລັງງານທີ່ຢູ່ອາໄສ, ການຜະລິດພະລັງງານລົມແລະແສງຕາເວັນ, ແລະ substations ຕ່າງໆ. ໃນຖານະເປັນຜູ້ຜະລິດ GIS RMU ມືອາຊີບ, ການແກ້ໄຂ switchgear ຂອງ Lugao ປະຕິບັດຕາມມາດຕະຖານສາກົນເຊັ່ນ IEC, ISO, ແລະ CE, ຮັບປະກັນການຮັບຮູ້ທົ່ວໂລກແລະການດໍາເນີນງານທີ່ເຊື່ອຖືໄດ້ໃນສະຖານະການກະຈາຍພະລັງງານຕ່າງໆ.

ຕົວກໍານົດການດ້ານວິຊາການຕົ້ນຕໍ

ບໍ່.	ລາຍການ		ໜ່ວຍ	ພາລາມິເຕີ
1	ລະດັບແຮງດັນ		kV	12	24	36	40.5
2	ອັນດັບປັດຈຸບັນ		A	630/1250
3	ລະດັບຄວາມຖີ່		Hz	50/60
4	ຄວາມຖີ່ພະລັງງານ 1 ນາທີທົນທານຕໍ່ແຮງດັນ	ມູນຄ່າທັງໝົດ	kV	42	55	80	95
		ຈຸດແຕກ		48	65	95	110
5	Lightning Impulse ທົນທານຕໍ່ແຮງດັນ	ມູນຄ່າທັງໝົດ	kV	75	125/150	170	95
		ຈຸດແຕກ		85	150/160	185	215
6	ລະດັບຄວາມທົນທານຕໍ່ເວລາສັ້ນ	ວົງຈອນຫຼັກ	kA	25/2 ວິ
		Grounding Circuit		25/2 ວິ
7	ລະດັບສູງສຸດທີ່ທົນທານຕໍ່ປະຈຸບັນ		kA	63			50
8	ການຈັດອັນດັບການໂອນປະຈຸບັນ		A	1300-1700
9	ການໃຫ້ຄະແນນການປິດການໂຫຼດກຳລັງແຮງ		A	630
10	ການໃຫ້ຄະແນນສາຍສາກໄຟທີ່ກຳລັງແຕກ		A	50/10
11	Unloaded Transformer Breaking Current		A	20
12	ສາຍສາກໄຟຕົກພື້ນ ຂາດກະແສໄຟຟ້າ		A	100			80
13	ຈັດອັນດັບກະແສໄຟຟ້າລັດວົງຈອນ		kA	20
14	ຈັດອັນດັບກະແສການປິດວົງຈອນສັ້ນ		kA	63			50
15	ຫ້ອງຮຽນປົກປ້ອງ			IP3X
16	Load Switch Life		ເວລາ	5000
17	Grounding Switch Life		ເວລາ	5000

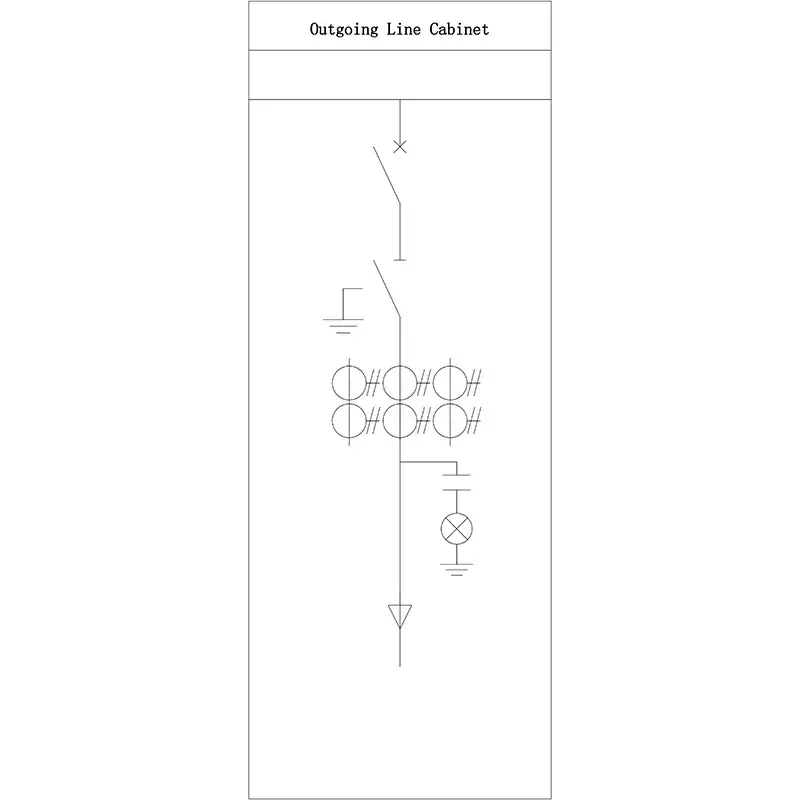

ແຜນວາດແບບປົກກະຕິ:

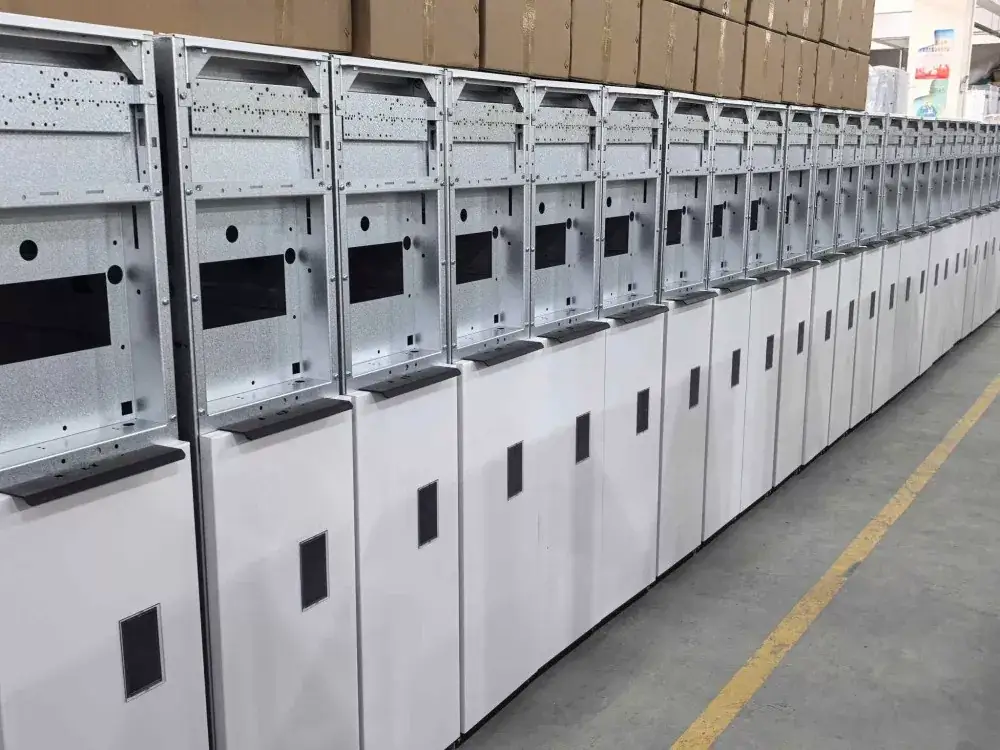

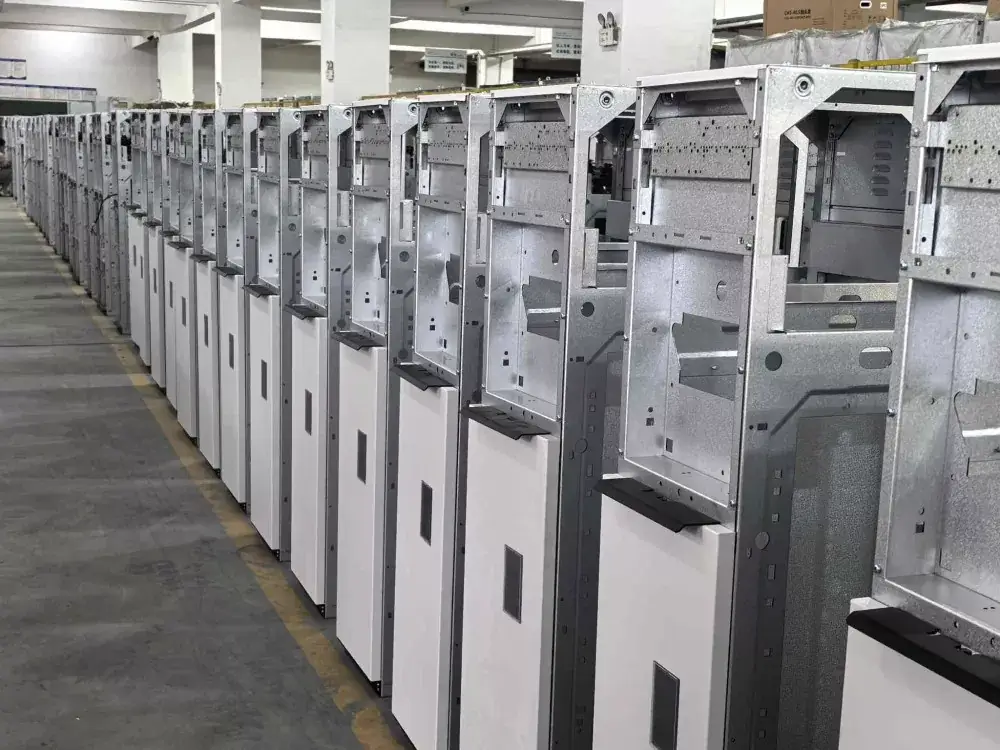

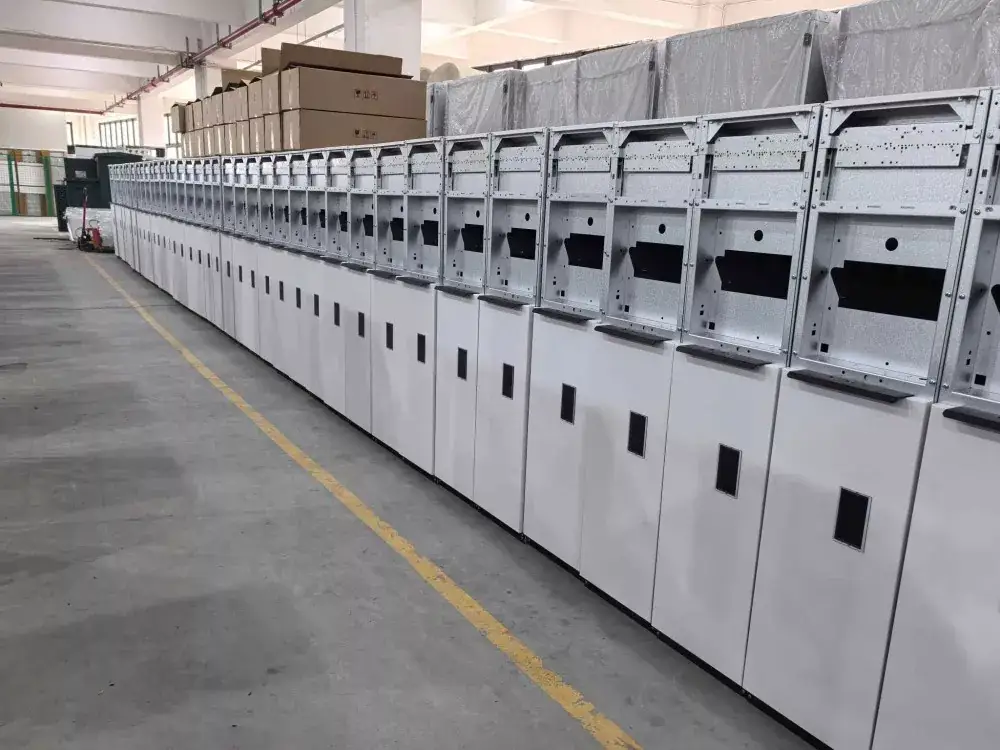

ການຍິງໂຮງງານຜະລິດ:

ຄຸນນະສົມບັດເຕັກໂນໂລຊີຫຼັກ:

1. The LGSM6 Indoor Gas Insulated Ring Main Unit Switchgear Panel with VCB ຖືກນໍາໃຊ້, ເຊິ່ງກໍາຈັດ arcing ໃນວົງຈອນຕົ້ນຕໍແລະມີຊີວິດໄຟຟ້າຍາວ. ເຄື່ອງຕັດວົງຈອນສູນຍາກາດທັງຫມົດຖືກປະທັບຕາຢູ່ໃນຫ້ອງອາຍແກັສສະແຕນເລດທີ່ເຕັມໄປດ້ວຍອາຍແກັສ SF6, ແຍກມັນອອກຈາກສະພາບແວດລ້ອມພາຍນອກຢ່າງສົມບູນແລະປັບປຸງຄວາມຫນ້າເຊື່ອຖືຂອງ insulation.

2. ອົງປະກອບທີ່ມີແຮງດັນສູງທັງໝົດ, ເຊັ່ນ: busbars, disconnect switches, vacuum circuit breakers, and current transformers, are sealed in a gas chamber , ບໍ່ຈໍາເປັນຕ້ອງມີການບໍາລຸງຮັກສາຕະຫຼອດຊີວິດຂອງເຂົາເຈົ້າແລະບໍ່ມີການເຮັດຄວາມສະອາດຂອງອົງປະກອບ insulation.

3. ຂະຫນາດກະທັດລັດຂອງມັນສາມາດປະຫຍັດພື້ນທີ່ຂອງຫ້ອງຈໍາຫນ່າຍພະລັງງານຢ່າງຫຼວງຫຼາຍ, ເຮັດໃຫ້ມັນເຫມາະສົມໂດຍສະເພາະສໍາລັບສະຖານີຍ່ອຍ prefabricated ຫຼືໂຄງການທີ່ມີພື້ນທີ່ຈໍາກັດ.

4. ມັນມີລັກສະນະເປັນ interlock ກົນຈັກຫ້າຫຼັກຖານສະແດງເພື່ອປ້ອງກັນ misoperation. ປ່ອງອາກາດໄດ້ຖືກຕິດຕັ້ງດ້ວຍຊ່ອງທາງການບັນເທົາຄວາມກົດດັນໃນທິດທາງເພື່ອຮັບປະກັນຄວາມປອດໄພໃນການດໍາເນີນງານ.

5. ມັນສະຫງວນການໂຕ້ຕອບສໍາລັບການດໍາເນີນງານໄຟຟ້າແລະອັດຕະໂນມັດເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການຂອງເຄືອຂ່າຍການແຈກຢາຍ smart.

ສະຖານະການແອັບພລິເຄຊັນ:

ຂະແໜງອຸດສາຫະກຳ: ການແຈກຢາຍພະລັງງານຈາກໂຮງງານ, ການຂຸດຄົ້ນບໍ່ແຮ່

ຂະແໜງການກໍ່ສ້າງ: ສູນການຄ້າ, ອາຄານສູງ, ຊຸມຊົນຢູ່ອາໄສ

ພະລັງງານໃຫມ່: ການຜະລິດພະລັງງານລົມ, ສະຖານີໄຟຟ້າ photovoltaic

ພື້ນຖານໂຄງລ່າງ: ສະຫນາມບິນ, ລົດໄຟໃຕ້ດິນ

ການສະຫນອງແລະການບໍລິການ

ສິນຄ້າຄົງຄັງແລະການຈັດສົ່ງ: ພວກເຮົາຮັກສາສິນຄ້າຄົງຄັງຂະຫນາດໃຫຍ່; ຄໍາສັ່ງປົກກະຕິຈັດສົ່ງພາຍໃນປະມານ 10 ມື້.

ບໍລິການຫລັງການຂາຍ: ພວກເຮົາສະຫນອງການຕອບສະຫນອງຕະຫຼອດ 24 ຊົ່ວໂມງແລະສະຫນັບສະຫນູນຄໍາແນະນໍາໃນການຕິດຕັ້ງແລະຄະນະກໍາມະການ.

ການບໍລິການທີ່ກໍາຫນົດເອງ: ພວກເຮົາສາມາດສະຫນອງການແກ້ໄຂສໍາລັບການທີ່ບໍ່ແມ່ນມາດຕະຖານ LGSM6 Indoor Gas Insulated Ring Main Unit Switchgear Panel ກັບ VCB ຕາມຄວາມຕ້ອງການຂອງລູກຄ້າ, ເຊັ່ນ: ລະດັບແຮງດັນພິເສດ, ໂຄງການປ້ອງກັນຂັ້ນສອງ, ແລະການເຊື່ອມຕໍ່ຕູ້ຂະຫນານ.
