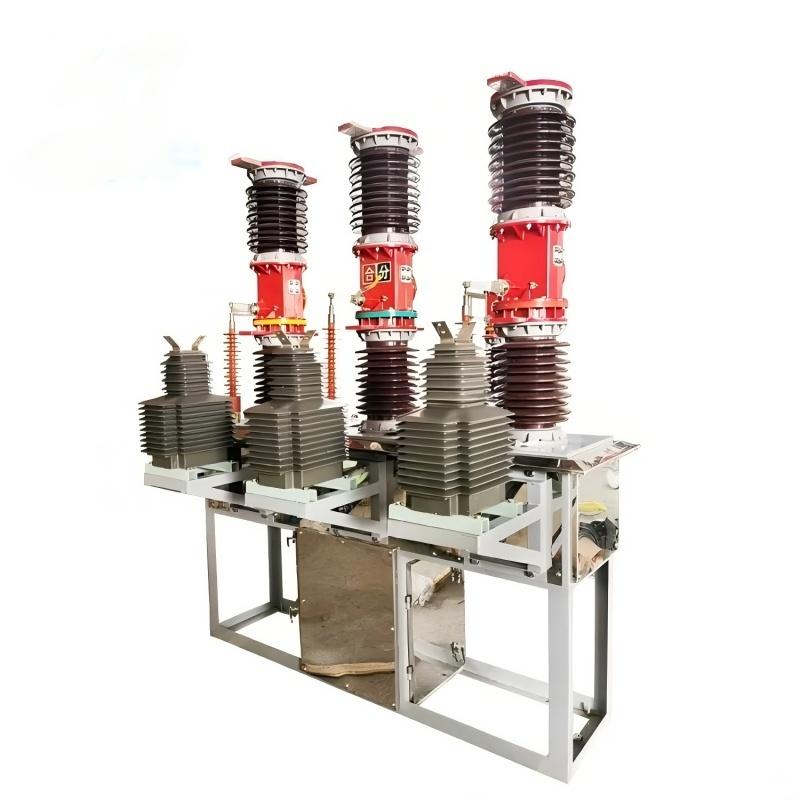

ແຮງດັນສູງ 40.5KV Outdoor SF6 Gas Circuit Breaker

LiuGao ຢືນເປັນຜູ້ຜະລິດ 40.5KV ແຮງດັນສູງກາງແຈ້ງ SF6 Gas Circuit Breaker, SF6 Gas Circuit Breaker pts ໂຄງສ້າງທີ່ປິດລ້ອມຢ່າງເຕັມສ່ວນ, ແລະ winding ທີສອງແມ່ນປະທັບຕາຢູ່ໃນຕົວຫລໍ່ epoxy resin ເພື່ອຮັບປະກັນການປະຕິບັດ insulation. LW8-40.5Y SF6 Circuit Breaker boasts ກົນໄກທີ່ເຂັ້ມແຂງທີ່ມີຊີວິດການບໍລິການເກີນ 3000 ການດໍາເນີນງານ, ຮັບປະກັນຄວາມຫນ້າເຊື່ອຖືໃນໄລຍະຍາວ. ປະສິດທິພາບການຜະນຶກຂອງມັນມີຄວາມຫນ້າເຊື່ອຖື, ຈ້າງ pads ຢາງຜະນຶກທີ່ນໍາເຂົ້າ. ການປະທັບຕາແບບເຄື່ອນໄຫວປະກອບດ້ວຍວົງການຜະນຶກ "V" ປະເພດ. ດ້ວຍໂຄງສ້າງການຊົດເຊີຍຄວາມກົດດັນຂອງພາກຮຽນ spring, ແລະກະດານ terminal ທີສອງ, ສະຫນອງໂດຍວິສາຫະກິດຮ່ວມມື, ຮັບປະກັນອັດຕາການຮົ່ວໄຫຼຂອງອາກາດປະຈໍາປີຫນ້ອຍກວ່າ 1%. ນອກຈາກນັ້ນ, ຫມໍ້ແປງໄຟຟ້າໃນປະຈຸບັນຍັງໃຊ້ໂຄງສ້າງທີ່ປິດແຫນ້ນ, ດ້ວຍການປິດ winding ທີສອງ. ໃນ epoxy resin casting ເພື່ອຮັບປະກັນປະສິດທິພາບ insulation ທີ່ດີທີ່ສຸດ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

Liugao ແມ່ນ 40.5KV High Voltage Outdoor SF6 Gas Circuit Breaker supplier.LW8-40.5 Outdoor HV SF6 circuit breaker ຖືກອອກແບບມາສໍາລັບສາມເຟດ AC 50Hz ກາງແຈ້ງຄໍາຮ້ອງສະຫມັກໄຟຟ້າແຮງດັນສູງໃນ 35kV ລະບົບສາຍສົ່ງແລະການແຜ່ກະຈາຍ. ມັນຮັບໃຊ້ຈຸດປະສົງຂອງການຄວບຄຸມແລະການປົກປ້ອງແລະຍັງສາມາດຖືກນໍາໃຊ້ສໍາລັບການເປີດແລະປິດຂອງ breakers ຕິດຕໍ່ແລະທະນາຄານ capacitor, ມີທາງເລືອກທີ່ຈະປະກອບມີການຫັນເປັນປະຈຸບັນສໍາລັບການວັດແທກແລະຫນ້າທີ່ປ້ອງກັນ. ເຄື່ອງຕັດວົງຈອນໄດ້ຖືກຕິດຕັ້ງດ້ວຍກົນໄກການເຮັດວຽກຂອງພາກຮຽນ spring CT14, ແລະມັນປະຕິບັດຕາມມາດຕະຖານແຫ່ງຊາດ GB1984-89, ຫົວຂໍ້ "ເຄື່ອງຕັດວົງຈອນໄຟຟ້າແຮງດັນສູງ AC," ແລະມາດຕະຖານຄະນະກໍາມະການໄຟຟ້າສາກົນ IEC56, ທີ່ລະບຸໄວ້ໃນຫນັງສື "High- ເຄື່ອງຕັດວົງຈອນແຮງດັນໄຟຟ້າ."

40.5KV ແຮງດັນສູງກາງແຈ້ງ SF6 Gas Circuit Breaker ສະພາບແວດລ້ອມການດໍາເນີນງານ

1. ລະດັບຄວາມສູງ: ບໍ່ເກີນ 2500; ແມັດ; ພູພຽງ 4000 ແມັດ;

2. ອຸນຫະພູມສະພາບແວດລ້ອມ: -30°C-+40°C (ຄວາມຕ້ອງການພິເສດ -40°C-+40°C);

3. ຄວາມຊຸ່ມຊື່ນຂອງຄວາມຊຸ່ມຊື່ນ: ສະເລ່ຍປະຈໍາວັນບໍ່ເກີນ 95%, ສະເລ່ຍປະຈໍາເດືອນບໍ່ເກີນ 90% (25°C);

4. ຄວາມໄວລົມ: ບໍ່ເກີນ 35m/s; ລະດັບມົນລະພິດແມ່ນ I; ໄລຍະຫ່າງ creepage ຂອງ porcelain sleeve ແມ່ນ 1050mm (1320mm) (ໄລຍະຫ່າງ creepage ນາມບໍ່ຫນ້ອຍກ່ວາ 25mm / kV);

5. ແສງແດດ: 0.1w/cm;

40.5KV ແຮງດັນສູງກາງແຈ້ງ SF6 Gas Circuit Breaker Specification

ສະບັບເລກທີ		ຕົວກໍານົດການດ້ານວິຊາການ
1	ແຮງດັນ, kV	72.5			126	145	252
3	ລະດັບຄວາມຖີ່, Hz	50/60
4	ອັນດັບປັດຈຸບັນ, A	1600-4000					3150-4000
	1min ຄວາມຖີ່ພະລັງງານທົນທານຕໍ່ແຮງດັນ	140		230		265	460
	ແຮງກະຕຸ້ນຂອງຟ້າຜ່າທົນທານຕໍ່ແຮງດັນ	325		550		650	1050
5	ປະເມີນການແຕກຂອງວົງຈອນສັ້ນ	25~40					40~63
	ປະຈຸບັນ, kA
7	ການຈັດອັນດັບການທໍາລາຍວົງຈອນສັ້ນ	63~100					100~157.5
	ປັດຈຸບັນ (ສູງສຸດ), kA
8	ໃຫ້ຄະແນນໄລຍະເວລາສັ້ນ, s	3	3			3	3
	ປະເມີນຄ່າກະແສໄຟຟ້ານອກໄລຍະ	10	10			10	10
	ການສາກສາຍ(ສາຍ).	10	31.5			50	125
	ກະແສໄຟຟ້າແຕກ
	ລະດັບຄວາມດັນອາຍແກັສ, Mpa	0.4 0.5				0.5	0.6
	ລໍາດັບການດໍາເນີນງານ	O-0.3s-CO- 180s-CO
	ອັດຕາການຮົ່ວໄຫລຂອງອາຍແກັສ SF6 (ຕໍ່ປີ)	≤1%
14	ຫນ້າທໍາອິດຂອງພັນທຸກໍາ	1.5		1.55		1.5	1.3
	ການຕໍ່ຕ້ານ loop ຕົ້ນຕໍ, μΩ	≤40		≤45		≤45	≤50
	ແຮງດັນຂອງເຄື່ອງເຮັດຄວາມຮ້ອນ	AC220
	ການຄວບຄຸມວົງຈອນແລະແຮງດັນວົງຈອນສັນຍານ	DC220, DC230
	ແຮງດັນຂອງມໍເຕີ	DC220, DC230
