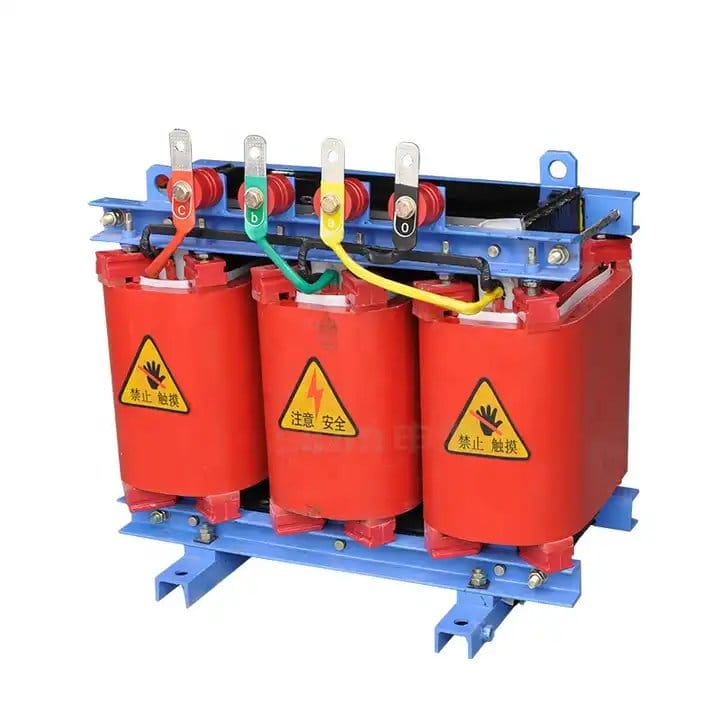

35KV High Frequency Wire Dry Types Power Transformers

Lu Gao ເປັນຢູ່ໃນ 35KV ສາຍໄຟຄວາມຖີ່ສູງຂອງຫມໍ້ແປງໄຟຟ້າປະເພດແຫ້ງ, ການຫັນເປັນປະເພດແຫ້ງປະຕິບັດຕາມມາດຕະຖານ IEC726 ແລະ GB / T10228-1997, ມີລັກສະນະທີ່ປະທັບໃຈ array ຂອງຕົນ. ເຫຼົ່ານີ້ປະກອບມີບໍ່ພຽງແຕ່ການສູນເສຍຕ່ໍາ, ການກໍ່ສ້າງຫນາແຫນ້ນແລະນ້ໍາຫນັກເບົາ, ແຕ່ຍັງລະດັບສຽງຫນ້ອຍ, ປ້ອງກັນຄວາມຊຸ່ມຊື່ນ, ຄວາມເຂັ້ມແຂງກົນຈັກສູງ, ການຕໍ່ຕ້ານ flame, ຄວາມອາດສາມາດ overload ທີ່ເຂັ້ມແຂງ, ແລະລະດັບຕ່ໍາຂອງການໄຫຼບາງສ່ວນ. ເຄື່ອງຫັນເຫຼົ່ານີ້ຊອກຫາການນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນລະບົບສາຍສົ່ງແລະການແຜ່ກະຈາຍພະລັງງານ, ໂດຍສະເພາະໃນສູນການໂຫຼດຫນັກແລະສະຖານທີ່ທີ່ມີຄວາມຕ້ອງການປ້ອງກັນໄຟທີ່ເຂັ້ມງວດ, ເຮັດໃຫ້ມັນເປັນທາງເລືອກທີ່ຫລາກຫລາຍແລະເຊື່ອຖືໄດ້ສໍາລັບສະພາບແວດລ້ອມການດໍາເນີນງານທີ່ຫຼາກຫຼາຍ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

Lu Gao ເປັນຜູ້ສະຫນອງການຫັນເປັນປະເພດແຫ້ງ, ຫມໍ້ຫຸງຕົ້ມແບບແຫ້ງທີ່ບໍ່ມີການຫຸ້ມຫໍ່ແມ່ນໂດດເດັ່ນສໍາລັບຄຸນນະພາບທີ່ຫຼາກຫຼາຍ, ເນັ້ນຫນັກແຫນ້ນກ່ຽວກັບຄວາມປອດໄພ, ຄວາມຫນ້າເຊື່ອຖື, ປະສິດທິພາບພະລັງງານ, ການປ້ອງກັນໄຟ, ແລະຄຸນສົມບັດຕ້ານການລະເບີດ, ບວກໃສ່ກັບປະໂຫຍດເພີ່ມ. ຂອງການບໍາລຸງຮັກສາງ່າຍດາຍ. ປະສິດທິພາບຂອງຫມໍ້ແປງປະເພດແຫ້ງແມ່ນໄດ້ຮັບການປັບປຸງເພີ່ມເຕີມໂດຍໂຄງສ້າງ coil ທີ່ຖືກອອກແບບຢ່າງພິຖີພິຖັນແລະຂະບວນການຮັກສາສູນຍາກາດ impregnation, ຮັບປະກັນພູມຕ້ານທານຕໍ່ການໄຫຼບາງສ່ວນແລະປ້ອງກັນການຫຼຸດລົງຂອງລະດັບ insulation ຕະຫຼອດຊີວິດການເກັບຮັກສາທັງຫມົດຂອງຕົນ. ຂະບວນການຄຸນສົມບັດຢ່າງເຂັ້ມງວດໂດຍທັງສໍານັກງານກົນຈັກແລະອຸດສາຫະກໍາແຫ່ງຊາດແລະບໍລິສັດໄຟຟ້າແຫ່ງຊາດເນັ້ນຫນັກໃສ່ການປະຕິບັດຕາມມາດຕະຖານຂອງຫມໍ້ໄຟປະເພດແຫ້ງ.

ໝໍ້ແປງປະເພດແຫ້ງນີ້ພິສູດໄດ້ວ່າສາມາດປັບຕົວໄດ້ສູງກັບສະພາບແວດລ້ອມທີ່ມີຄວາມຕ້ອງການ, ໂດຍມີຄວາມຕ້ອງການປ້ອງກັນໄຟຢ່າງເຂັ້ມງວດ, ການໂຫຼດທີ່ເໜັງຕີງ, ຂາດການລະບາຍອາກາດ, ພື້ນທີ່ຈຳກັດ, ຝຸ່ນ, ແລະຄວາມຊຸ່ມ. ຄວາມຄ່ອງແຄ້ວຂອງມັນຂະຫຍາຍໄປສູ່ການຕັ້ງຖິ່ນຖານທີ່ຫຼາກຫຼາຍເຊັ່ນ: ພື້ນທີ່ໂຮງງານໄຟຟ້າ, ລະບົບລົດໄຟໃຕ້ດິນ, ສະຖານທີ່ໂລຫະ, ໂຮງຫມໍ, ອາຄານສູງ, ສູນການຂົນສົ່ງ, ເຂດທີ່ຢູ່ອາໄສທີ່ແອອັດ, ແລະສະພາບແວດລ້ອມພິເສດເຊັ່ນ: ອຸດສາຫະກໍາປິໂຕເຄມີ, ສະຖານີໄຟຟ້ານິວເຄລຍ, ແລະເຮືອດໍານ້ໍານິວເຄລຍ. ໂດຍສະເພາະ, ໃນຂົງເຂດໂຮງງານໄຟຟ້າ, ໝໍ້ແປງແບບແຫ້ງແບບບໍ່ຫຸ້ມຫໍ່ແມ່ນມີບົດບາດສໍາຄັນໃນການຮັກສາຄວາມປອດໄພ, ຄວາມຫນ້າເຊື່ອຖື, ແລະປະສິດທິພາບພະລັງງານ, ເຮັດໃຫ້ມັນເປັນອົງປະກອບທີ່ຂາດບໍ່ໄດ້ໃນໂຄງສ້າງພື້ນຖານຂອງສະຖານີ. ການອອກແບບທີ່ເຂັ້ມແຂງຂອງຫມໍ້ແປງປະເພດແຫ້ງແລະລັກສະນະທີ່ສົມບູນແບບເຮັດໃຫ້ມັນເປັນການແກ້ໄຂທີ່ເຫມາະສົມສໍາລັບການແກ້ໄຂສິ່ງທ້າທາຍທີ່ເປັນເອກະລັກຂອງສະຖານະການປະຕິບັດການຕ່າງໆ, ປະກອບສ່ວນເຂົ້າໃນປະສິດທິພາບແລະຄວາມປອດໄພໂດຍລວມຂອງສະຖານີໄຟຟ້າ.

35KV ຄວາມຖີ່ສູງສາຍແຫ້ງປະເພດການຫັນເປັນພະລັງງານສະພາບແວດລ້ອມການດໍາເນີນງານ

1.ຄວາມສູງຂ້າງເທິງລະດັບນ້ໍາທະເລແມ່ນຕ່ໍາກວ່າ 1000m.

2.ອຸນຫະພູມອາກາດສູງສຸດ +40ºC

3. ອຸນຫະພູມອາກາດສະເລ່ຍສູງສຸດປະຈໍາວັນ +30ºC

4.ອຸນຫະພູມອາກາດສະເລ່ຍປະຈຳປີສູງສຸດ +20v

5.ອຸນຫະພູມກາງແຈ້ງຕ່ໍາສຸດ -25ºC

6. ສະຖານທີ່ຕິດຕັ້ງ: ເຫມາະສໍາລັບການຕິດຕັ້ງໃນເຂດທີ່ບໍ່ມີອັນຕະລາຍຈາກໄຟໄຫມ້ຫຼືການລະເບີດ, ມົນລະພິດທີ່ສໍາຄັນ, ສານເຄມີ corrosion, ຫຼືການສັ່ນສະເທືອນຫຼາຍເກີນໄປ, ບໍ່ວ່າຈະຢູ່ໃນເຮືອນຫຼືນອກ.

35KV ຄວາມຖີ່ສູງສາຍແຫ້ງປະເພດການຫັນເປັນພະລັງງານລັກສະນະ

1. ປະຕິບັດພາຍໃນຂອບເຂດຈໍາກັດ: +40ºC (ອຸນຫະພູມອາກາດສູງສຸດ), +30ºC (ສູງທີ່ສຸດສະເລ່ຍປະຈໍາວັນ), ແລະ +20ºC (ສະເລ່ຍປະຈໍາປີສູງສຸດ).

2.Suitable for Dry type transformers at altitude below 1000m. ພິຈາລະນາສູງສຸດ: -25ºC (ອຸນຫະພູມກາງແຈ້ງຕ່ໍາສຸດ).

ການລະບາຍອາກາດ:

3.Adequate airflow ເປັນສິ່ງຈໍາເປັນສໍາລັບການຫັນເປັນປະເພດແຫ້ງເພື່ອ dissipate ຄວາມຮ້ອນ.

4.Dry type transformers ທົນທານຕໍ່ຄວາມຊຸ່ມຊື່ນ; ປົກປ້ອງຈາກການສໍາຜັດກັບຄວາມຊຸ່ມຊື່ນສູງເປັນເວລາດົນ.

5.Dry type transformers ຄວນດໍາເນີນການພາຍໃນຂອບເຂດກໍານົດການໂຫຼດແລະແຮງດັນ.

6. ປະຕິບັດມາດຕະການປ້ອງກັນຕໍ່ຄວາມກົມກຽວກັນແລະການເຫນັງຕີງຂອງແຮງດັນ.

7. ຕິດຕັ້ງໝໍ້ແປງໄຟປະເພດແຫ້ງຢູ່ໃນພື້ນທີ່ທີ່ບໍ່ມີອັນຕະລາຍຈາກໄຟ / ການລະເບີດ, ມົນລະພິດ, ການກັດກ່ອນ, ຫຼືການສັ່ນສະເທືອນຫຼາຍເກີນໄປ, ບໍ່ວ່າຈະຢູ່ໃນເຮືອນຫຼືນອກ.

8. ປະຕິບັດຕາມການປະຕິບັດການບໍາລຸງຮັກສາເປັນປົກກະຕິຕາມຄໍາແນະນໍາຂອງຜູ້ຜະລິດ.

9.Dry type transformers ຄວນດໍາເນີນການພາຍໃນຄວາມອາດສາມາດ overload ທີ່ກໍານົດໄວ້ຂອງເຂົາເຈົ້າ.

10. ຮັກສາລະດັບສຽງຕ່ໍາໃນເຄື່ອງຫັນເປັນປະເພດແຫ້ງ.

35KV ຄວາມຖີ່ສູງຂອງສາຍໄຟແຫ້ງປະເພດການກໍານົດການຫັນເປັນພະລັງງານ

ຂໍ້ມູນດ້ານວິຊາການຂອງ 10kV SCB(9) Cast Resin F Insulation Class Dry Type Power Transformer
				ການສູນເສຍ(kW)			ລະດັບ insulation	ນ້ຳໜັກ (kg)	ຂະໜາດໂຄງຮ່າງ (ມມ)			ຂອບຂະໜານທີ່ມີປ່ຽງປ້ອງກັນ
ລະດັບຄວາມອາດສາມາດ	ກຸ່ມແຮງດັນ(kV)		ວິທີການເຊື່ອມຕໍ່		(120 ℃)	ບໍ່ມີການໂຫຼດປັດຈຸບັນ			(ລ)	(ວ)	(H)	(ລ)	(ວ)	(H)
(kVA)	HV	LV	ວິທີການເຊື່ອມຕໍ່	ບໍ່ມີການໂຫຼດ	ໂຫຼດ	%
10				0.15	0.325	4.5		130	600	450	490	900	800	850
20				0.185	0.63	4		170	600	450	560	900	800	850
30				0.215	0.75	3.2		330	620	450	650	1050	900	1000
50				0.305	1.055	2.8		380	620	450	750	1050	900	1000
63				0.37	1.28	2.7		440	750	500	760	1050	1000	1150
80				0.415	1.46	2.6		510	750	500	760	1100	1000	1150
100				0.45	1.665	2.4		590	750	500	890	1150	1100	1250
125	11		Dyn11	0.53	1.995	2.2		650	1060	600	1020	1350	1050	1200
160	10.5	0.4		0.61	2.25	2.2	F/F	780	1060	600	1060	1400	1050	1250
200	10		Yyn0	0.7	2.675	2		930	1060	710	1120	1450	1100	1350
250	6.3			0.81	2.92	2		1040	1100	710	1140	1500	1150	1400
315	6			0.99	3.67	1.8		1180	1150	710	1195	1500	1200	1450
400				1.1	4.22	1.8		1450	1260	870	1285	1600	1250	1600
500				1.305	5.17	1.8		1630	1290	870	1355	1600	1300	1650
630				1.51	6.22	1.6		1900	1450	870	1420	1800	1300	1700
630				1.46	6.31	1.6		1900	1500	870	1370	1850	1300	1650
800				1.71	7.36	1.6		2290	1550	870	1570	1900	1300	1800
1000				1.99	8.6	1.4		2700	1600	870	1665	1950	1300	1950
1250				2.35	10.26	1.4		3130	1680	1120	1765	2050	1350	2000
1600				2.755	12.42	1.4		3740	1750	1120	1860	2100	1400	2100
2000				3.735	15.3	1.2		4150	1770	1120	1865	2150	1500	2100
2500				4.5	18.18	1.2		4810	1870	1120	1950	2200	1500	2200
3150				5.78	23.7	1		5800	1950	1120	1900	2350	1600	2250
4000				6.7	28.5	1		7100	2100	1120	2050	2400	1600	2300
(ຫມາຍເຫດ): (ລະດັບການປາດຢາງແຮງດັນສູງ) ± 5%; ±2×2.5%, ຄວາມຖີ່: 50Hz.
